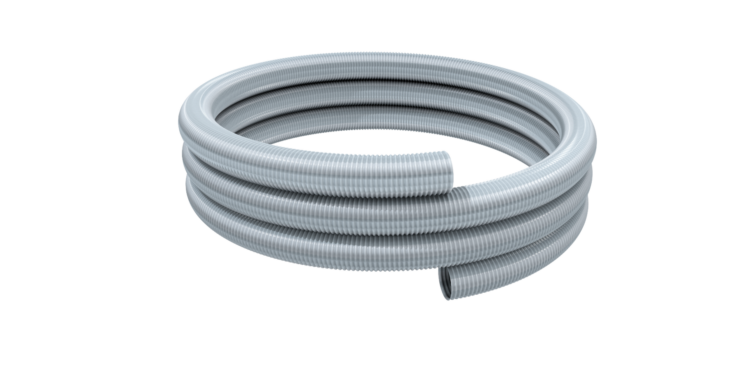

Der Hateflex-Spiralschlauch ist ein flexibler, sehr stabiler Kabelschutzschlauch. Mit den dazugehörenden Anschlusskomponenten kann ein druckdichtes Kabeleinführungssystem gebildet werden.

Vorteile

hohe mechanische Belastbarkeit und Flexibilität
muffenlose Leerrohrtrasse bis 50 m lieferbar
überbaubares Leerrohrsystem

Maße

∅i: 78 mm

Eigenschaften

abriebfest
formstabil und knickfest
witterungsbeständig und verrottungsfest
sole- und seewasserfest
beständig gegen viele Chemikalien
Verlegetemperatur von +5° bis +50°C

Werkstoff

PVC-Hart/PVC-Weich

Dichtheit

gas- und wasserdicht bis 2,5 bar

Artikelnummer	Bezeichnung	Durchmesser ∅	Länge
900383	Spiralschlauch für Hauseinführungen Hateflex14078/x	78 mm	25 Meter
Auf Anfrage	Spiralschlauch für Hauseinführungen Hateflex14078/x	78 mm	50 Meter

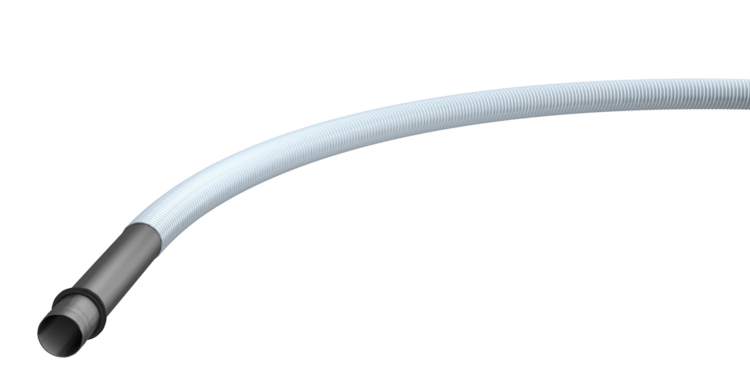

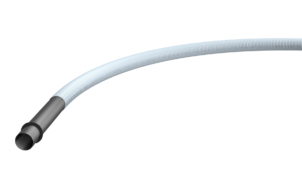

Hateflex Spiralschlauchsystem ∅ 78 mm
– flexibles Schutzrohrsystem für MSH/ESH Basic FUBO

werkseitig auf Druckdichtheit geprüftes Leerrohrsystem
inklusive Mantelrohr und aufgezogener 3-Stegdichtung

Für Ein- und Mehrspartenhauseinführungen zur Erstellung eines druchgängigen Schutzrohrsystems bis zu den Hauptversorgungsleitungen. Angeschweißtes Mantelrohr mit 3-Stegdichtung zum Anschluss an Grundkörper der Hauseinführung für Gebäude ohne Keller.

Vorteile

durchgängige Schutzrohrverbindung bis zu den Hauptversorgungsleitungen an der Grundstücksgrenze
durch die mechanische Festigkeit des Spiralschlauches wird ein Mindestbiegeradius sichergestellt
hohe Scheiteldruckfestigkeit

Maße

∅i: 78 mm

Werkstoff

Mantelrohr und Spiralschlauch: PVC
3-Steg-Dichtung: EPDM

Dichtheit

gas- und wasserdicht bis 1 bar

Artikelnummer	Bezeichnung	Durchmesser ∅	Länge	Verpackungseinheit
Auf Anfrage	Hateflex 14078 MRDx Spiralschlauch	78 mm	3 Meter	1 Stück
Auf Anfrage	Hateflex 14078 MRDx Spiralschlauch	78 mm	4 Meter	1 Stück
Auf Anfrage	Hateflex 14078 MRDx Spiralschlauch	78 mm	6 Meter	1 Stück
Auf Anfrage	Hateflex 14078 MRDx Spiralschlauch	78 mm	10 Meter	1 Stück
Auf Anfrage	Hateflex 14078 MRDx Spiralschlauch	78 mm	15 Meter	1 Stück
Auf Anfrage	Hateflex 14078 MRDx Spiralschlauch	78 mm	25 Meter	1 Stück

PDF-Montageanleitung
Hateflex Spiralschlauchsystem

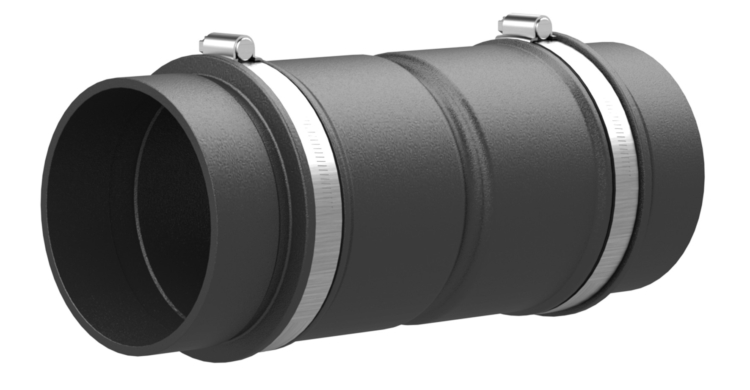

Rohranschluss- / Verlängerungsmanschette
für Ein- und Mehrspartenhauseinführungen

gas- und wasserdichte Manschettentechnik auch für den überbauten Bereich geeignet
geeignet zur Schlauchverlängerung 14078 oder gewellten Kabelschutzrohren DN75

Vorteile

ermöglicht die Anbindung/Verlängerung von glatten und gewellten Rohren mit ∅_a 75 – 90 mm

Werkstoff

Manschette: EPDM
Spannbänder: Edelstahl V2A (AISI 304L)

Artikelnummer	Bezeichnung	geeignet für Anbindung Rohre ∅	Verpackungseinheit
900384	Hauff Verlängerungsmanschette (Hateflex)	75 – 90 mm	1 Stück

PDF-Montageanleitung
Montageanleitung Rohranschlüsse

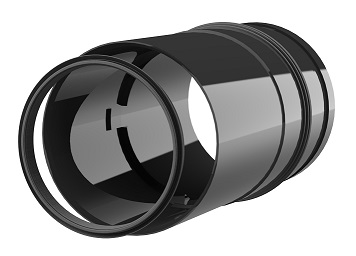

Übergangsadapter UAD75/82,5

Adapter für die Montage von Hateflex-Schläuchen mit reibgeschweißter Rastmuffe an MSH-Wandeinführungen.

Werkstoff

Artikelnummer	Bezeichnung	Verpackungseinheit
900394	Übergangsadapter UAD75/82,5	1 Stück

Lieferumfang

Adapter i 75 – a 82,5
1 Stück Keildichtung 65×8 beigelegt

PDF-Montageanleitung
Montageanleitung Rohranschlüsse
