Wassersperren

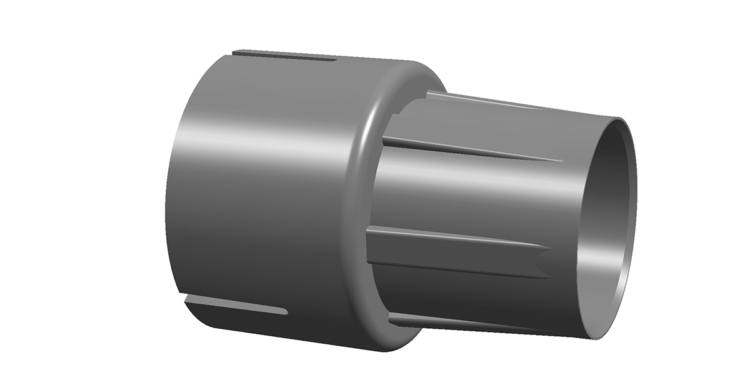

DIKU Reduzierstück aus Kunststoff

• Reduziert den Durchmesser der Wassersperre Typ G (26 mm) auf den Durchmesser des Durchlassrohres (22 mm)

Artikelnummer	Abbildung	Bezeichnung	Für Ankerstab	Abmessung	Verpackungseinheit	Merkliste
5412 (Lagerware)		PE-Reduzierstück	15 mm	Länge 33 mm Durchmesser 26/22 mm	1 Stück	zur Merkliste hinzufügen

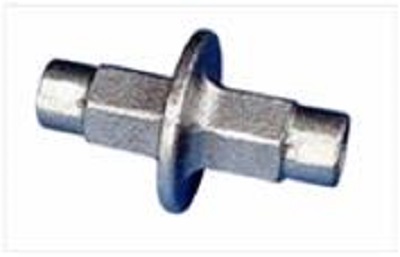

Wassersperre Typ G aus Guss

• Traglast beträgt 90 kN Bruchlast
• In die Wassersperre Typ G wird jeweils ein Ankerstab eingeschraubt und mittels
  Reduzierstück PE 26 auf die Maße des Durchlass 22/26 reduziert

Artikel- nummer	Abbildung	Bezeichnung	Für Ankerstab	Abmessung	Verpackungseinheit	Optionen	Merkliste
872 (Lagerware)		Wassersperre Typ G Für Rohre mit Innendurchmesser 26 mm	15 mm	Länge 110 mm Plattendurchmesser 65 mm Ansatzdurchmesser 26 mm	1 Stück	Weitere Ausführungen auf Anfrage	zur Merkliste hinzufügen

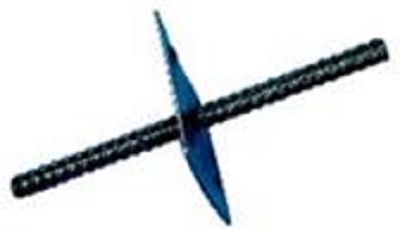

Wassersperre Typ N

Wassersperre N besteht aus einer Wassersperrenplatte 120/120 mm inkl. aufgeschweißten Mukosol Ankerstab 15 mm. Die Ankerstablänge nach Kundenvorgabe.

• Stablänge = Wandstärke minus doppelte Betondeckung des Konus
• In Verbindung mit zwei MKK oder Stahlkonen zu verwenden

Artikelnummer	Abbildung	Bezeichnung	Abmessung	Verpackungseinheit	Optionen	Merkliste
87 (Bestellware)		Wassersperre Typ N inkl. Ankerstab (siehe oben)	Plattengröße 120x120x2 mm	1 Stück	Weitere Ausführungen auf Anfrage	zur Merkliste hinzufügen

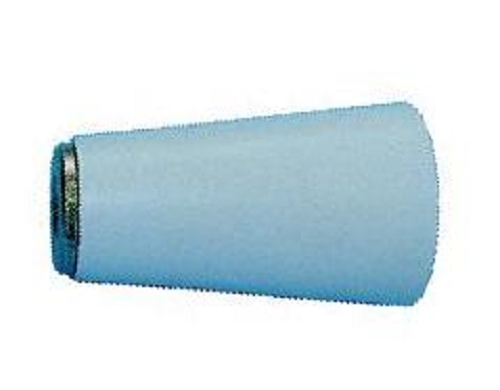

MKK-Konus

Stahlkunststoffkonus in Verbindung mit Wassersperre Typ N

• Die Konen werden zum Beispiel bei der Herstellung von wasserdichten Betonwänden verwendet
• Die Maßhaltigkeit des Schalungsabstandes wird durch einen “verlorenen” Innenanker/Wassersperre Typ N erzielt.
• Das Lösen der Konen erfolgt über einen gut zugänglichen Sechskant im Konendeckel
• Durch die größere Konusneigung um den Kunststoffmantel lässt sich dieser leichter ausschalen
• Das zurückbleibende Loch kann wesentlich leichter und besser mit dem passenden Betonstopfen verklebt werden
• Wiederverwendbarer Konus, der Betondeckungen von 50 mm bei Ankerstäben garantiert.

Artikelnummer	Abbildung	Bezeichnung	Für Ankerstab	Abmessung	Verpackungs- einheit	Optionen	Merkliste
85 (Bestellware)		Stahlkunststoffkonus MKK Betondeckung 50 mm	15 mm	unterer Durchmesser 40 mm oberer Durchmesser 60 mm Länge 100 mm SW 27 mm	1 Stück	Weitere Ausführungen auf Anfrage	zur Merkliste hinzufügen

Betonkegel / Betonstopfen MK

• Für das Wiederverschließen der Konusbohrungen des Stahlkunststoffkonus MKK

Artikelnummer	Abbildung	Bezeichnung	Abmessung	Verpackungseinheit	Optionen	Merkliste
7061 (Lagerware)		Beton Kegel MK	unterer Durchmesser 52 mm oberer Durchmesser 58 mm Höhe 30 mm	125 Stück	Weitere Ausführungen auf Anfrage	zur Merkliste hinzufügen
