MBA® System* (als Ringbalkenschalung)
DIBT Zulassung & Feuerwiderstandsklasse R90

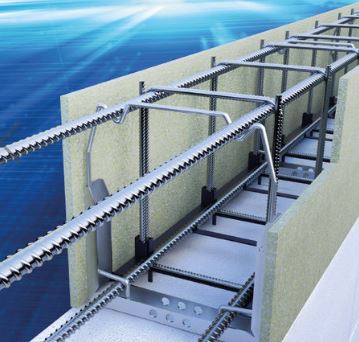

Das MBA® System
Das erste und einzige zugelassene Ringbalkenschalungssystem für Brandschutzwände mit Feuerwiderstandsklasse R90.
| Schenkel | Holzbeton 10 mm mit werkseitig aufgetragenem Betonkontakt innen/außen |
| Elementbreite | 175 – 365 mm |
| Elementhöhe | 200 – 300 mm |
| Elementlänge | 2000 mm |
| Bewehrung** | Bewehrungskonsolen inkl. werkseitig eingesetzten unteren Ringhälften und beigefügten oberen Steckkappen |
| Feuerwiderstandsklasse | R90 nach DIN 4102-2 |
| Zubehör | – 2 Kunststoff-Elementverbinder / Element – 2 Steckbügel / Element – 4 Bewehrungskonsolen mit unteren Ringhälften / Element – 12 obere Steckklappen / Element |
| Optionen | – Betonkontakt nur innen für Sichtbeton – Elementausrichter – Holzbeton: Klassifizierung gem. EN 13501-1 : A2-s1,d0 – nicht brennbar – Ziegelputzbewurf – Passende Ecken |
| Weitere Abmessungen auf Anfrage | |
* Das MBA® System (Kurzform von rekord Ringbalken- und Sturzschalung mit MBA® Steckbügelsystem) besteht aus der rekord Ringbalken- und / oder Sturzschalung MBA® und der rekord Bewehrungskonsole. (Die rekord Bewehrungskonsole ist ein „handlicher“ Bewehrungskorb im Stecksystem.)
** Längsbewehrung nicht im Lieferumfang enthalten.
| Artikelnummer | Elementbreite in cm | Elementhöhe in cm | Elementlänge in m | Verpackungseinheit m / Palette* |
Merkliste |
| n.v. (Bestellware) |
17,5 | 20 | 2 | 80 | |
| n.v. (Bestellware) |
24 | 20 | 2 | 72 | |
| n.v. (Bestellware) |
30 | 20 | 2 | 60 | |
| n.v. (Bestellware) |
36,5 | 20 | 2 | 48 | |
| n.v. (Bestellware) |
17,5 | 24 | 2 | 80 | |
| n.v. (Bestellware) |
24 | 24 | 2 | 72 | |
| n.v. (Bestellware) |
30 | 24 | 2 | 60 | |
| n.v. (Bestellware) |
36,5 | 24 | 2 | 48 | |
| n.v. (Bestellware) |
17,5 | 30 | 2 | 80 | |
| n.v. (Bestellware) |
24 | 30 | 2 | 60 | |
| n.v. (Bestellware) |
30 | 30 | 2 | 50 | |
| n.v. (Bestellware) |
36,5 | 30 | 2 | 40 | |
| *Paletten- und Gebindegrößen sind unverbindliche Herstellerangaben und können im Einzelfall abweichen | |||||

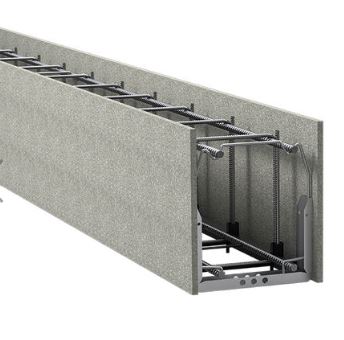

Bestandteile
MBA® Holzbeton
- Schenkel aus 10 mm Holzbeton
- Betonkontakt außen und innen
- Betonkontakt als Haftgrund, für alle Putzsysteme geeignet
MBA® Abstandhalter
- Rostfrei (verzinkt)
- Volle Betondeckung (nach DIN 1045-1)
- Angeschrägte Bügel
- Bewehrung leicht einlegbar
- 5 St. oder 6 St. je MBA® Ausführung
MBA® Steckbügelsystem
- 2 rekord Bewehrungskonsolen inkl. 6 eingesetzter unterer
Ringhälften pro lfdm - 6 beigelegte obere Steckkappen pro lfdm
- 1 MBA Steckbügel pro MBA Schalungselement
Elementverbinder
- Zur Ausrichtung von Holzbeton-Schalungen
