Hauff Doppel-Dichtpackung / Einfach-Dichtpackung zum Einbetonieren

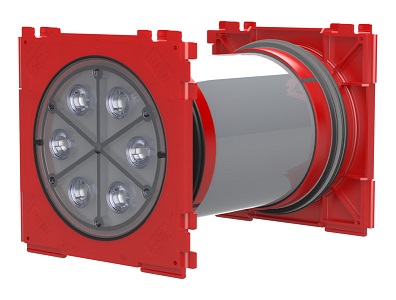

Doppel-Dichtpackung zum Einbetonieren HSI150 K2/X

  • Druckdichtigkeit zum Beton durch aufgespritzte 3-Stegdichtung
  • beidseitiges Qualitätssiegel: Dichtheit ab Werk.
    Kontrollmöglichkeit bei versehentlichem oder unbefugtem Öffnen des Verschlussdeckels

Für den beidseitigen gas- und wasserdichten Anschluss von Systemabdichtungen für Kabel und Kabelschutzrohre und eine maximale Flexibilität bei der späteren Nutzung.


Anwendungsbereich

  • WU-Beton Beanspruchungsklasse 1, WU-Beton Beanspruchungsklasse 2

Vorteile

  • beidseitige Anschlussmöglichkeit für Systemabdichtung (z. B. Kabelschutzrohranschluss und Kabelabdichtung)
  • Paketbildung durch Rahmenstecksystem, ab Werk lieferbar

Maße

  • Rahmenmaß:  220 x 220 mm
  • Achsabstand: 210 mm
  • Mindestwandstärke: 100 mm

Eigenschaften

  • Für den Schutzrohranschluss Da=160mm wird bei der Paketbildung von HSI150 Dichtpackungen den Einsatz des Abstandhalter HSI AH40 zur Erweiterung des Achsabstandes empfohlen.

Werkstoff

  • Dichtpackung: ABS mit 3-Stegdichtung aus TPE
  • Zwischenrohr: PVC
  • Verschlussdeckel: ABS mit Dichtung aus TPE

Dichtheit

  • gas- und wasserdicht bis 2,5 bar

Artikelnummer Bezeichnung Wandstärke (mm)
Auf Anfrage HSI150 1×1 K2/100 100
Auf Anfrage HSI150 1×1 K2/110 110
Auf Anfrage HSI150 1×1 K2/120 120
Auf Anfrage HSI150 1×1 K2/130 130
3030303600 HSI150 1×1 K2/140 140
Auf Anfrage HSI150 1×1 K2/150 150
Auf Anfrage HSI150 1×1 K2/200 200
Auf Anfrage HSI150 1×1 K2/240 240
Auf Anfrage HSI150 1×1 K2/250 250
3030303178 HSI150 1×1 K2/300 300
Auf Anfrage HSI150 1×1 K2/350 350
Auf Anfrage HSI150 1×1 K2/365 365
Auf Anfrage HSI150 1×1 K2/400 400
Auf Anfrage HSI150 1×1 K2/450 450
Auf Anfrage HSI150 1×1 K2/500 500

Lieferumfang

  • 2 druckdichte Verschlussdeckel

PDF-Technische Zeichnungen
HSI150-K2_X

PDF-Montageanleitung
HSI150 K2 – Anleitung

PDF-Prüfberichte
HSI150 K2
Oeldichtigkeit HSI150

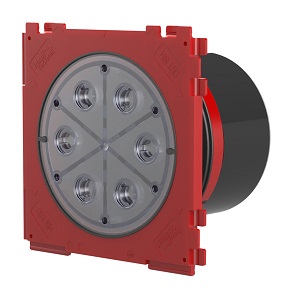

Einfach-Dichtpackung zum Einbetonieren HSI150 K/X

  • doppelte Sicherheit durch Verschluss- und Sicherheitsdeckel bei Wandstärken von 70 bis 150 mm
  • Druckdichtigkeit zum Beton durch aufgespritzte 3-Stegdichtung
  • Qualitätssiegel: Dichtheit ab Werk
    Kontrollmöglichkeit bei versehentlichem oder unbefugtem Öffnen des Verschlussdeckels

Für den einseitigen gas- und wasserdichten Anschluss von Systemabdichtungen für Kabel oder Kabelschutzrohre und ein hohes Maß an Flexibilität bei der späteren Nutzung.


Anwendungsbereich

  • WU-Beton Beanspruchungsklasse 1, WU-Beton Beanspruchungsklasse 2

Vorteile

  • einseitige Anschlussmöglichkeit für Systemabdichtung (z. B. Kabelschutzrohranschluss oder Kabelabdichtung)
  • Paketbildung durch Rahmenstecksystem vor Ort

Maße

  • Rahmenmaß: 220 x 220 mm
  • Achsabstand: 210 mm
  • Mindestwandstärke: 70 mm

Eigenschaften

  • Sicherheitsdeckel zum Einschlagen
  • Durchführung auch nach Entfernen der Verschlussdeckels dicht

Werkstoff

  • Dichtpackung: ABS mit 3-Stegdichtung aus TPE
  • Zwischenrohr mit Sicherheitsdeckel: ABS bzw. PVC ab einer Wandstärke > 150 mm
  • Verschlussdeckel: ABS mit Dichtung aus TPE

Dichtheit

  • gas- und wasserdicht bis 2,5 bar

Artikelnummer Bezeichnung Wandstärke (mm)
Auf Anfrage HSI150 1×1 K/70 70
Auf Anfrage HSI150 1×1 K/80 80
Auf Anfrage HSI150 1×1 K/90 90
Auf Anfrage HSI150 1×1 K/100 100
Auf Anfrage HSI150 1×1 K/110 110
Auf Anfrage HSI150 1×1 K/120 120
Auf Anfrage HSI150 1×1 K/130 130
3030303477 HSI150 1×1 K/140 140
3030303361 HSI150 1×1 K/150 150
Auf Anfrage HSI150 1×1 K/200 200
Auf Anfrage HSI150 1×1 K/240 240
Auf Anfrage HSI150 1×1 K/250 250
Auf Anfrage HSI150 1×1 K/300 300
Auf Anfrage HSI150 1×1 K/365 365
Auf Anfrage HSI150 1×1 K/400 400
Auf Anfrage HSI150 1×1 K/500 500

Lieferumfang

  • druckdichter Verschlussdeckel

PDF-Technische Zeichnungen
HSI150-K

PDF-Montageanleitung
HSI_150 Montageanleitung

PDF-Prüfberichte
HSI150
Oeldichtigkeit HSI150
