Bodenplattenschalung – Thermo System Schenkel
| Dämmstoff | XPS 50 – 200 mm / seitlich Nut + Feder |
| Elementhöhe | 200 – 300 mm |
| Elementlänge | 2000 mm |
| Zubehör (Im Lieferumfang enthalten) |
Anteilig Speedschrauben zur Befestigung der Systemschenkel auf dem Bodenelement |
| Weitere Abmessungen auf Anfrage |
|
XPS 50
|
|||
| Artikelnummer | Typ* ( H / cm ) | m / Palette | Merkliste |
| n.v. (Bestellware) |
20 | 112 | |
| n.v. (Bestellware) |
25 | 112 | |
| n.v. (Bestellware) |
30 | 96 | |
| * Typ – Betonstärke | |||
XPS 60
|
|||
| Artikelnummer | Typ* ( H / cm ) | m / Palette | Merkliste |
| n.v. (Bestellware) |
20 | 98 | |
| n.v. (Bestellware) |
25 | 98 | |
| n.v. (Bestellware) |
30 | 84 | |
| * Typ – Betonstärke | |||
XPS 80
|
|||
| Artikelnummer | Typ* ( H / cm ) | m / Palette | Merkliste |
| 11920080 (Bestellware) |
20 | 84 | |
| 11925080 (Bestellware) |
25 | 84 | |
| 11930080 (Bestellware) |
30 | 72 | |
| * Typ – Betonstärke | |||
XPS 100
|
|||
| Artikelnummer | Typ* ( H / cm ) | m / Palette | Merkliste |
| 119200100 (Bestellware) |
20 | 70 | |
| n.v. (Bestellware) |
25 | 70 | |
| n.v. (Bestellware) |
30 | 60 | |
| * Typ – Betonstärke | |||
XPS 120
|
|||
| Artikelnummer | Typ* ( H / cm ) | m / Palette | Merkliste |
| n.v. (Bestellware) |
20 | 56 | |
| 11925120 (Bestellware) |
25 | 56 | |
| n.v. (Bestellware) |
30 | 48 | |
| * Typ – Betonstärke | |||
XPS 140 |
|||
| Artikelnummer | Typ* ( H / cm ) | m / Palette | Merkliste |
| n.v. (Bestellware) |
20 | 56 | |
| n.v. (Bestellware) |
25 | 56 | |
| n.v. (Bestellware) |
30 | 48 | |
| * Typ – Betonstärke | |||
XPS 160 |
|||
| Artikelnummer | Typ* ( H / cm ) | m / Palette | Merkliste |
| n.v. (Bestellware) |
20 | 56 | |
| n.v. (Bestellware) |
25 | 56 | |
| n.v. (Bestellware) |
30 | 48 | |
| * Typ – Betonstärke | |||
XPS 180 |
|||
| Artikelnummer | Typ* ( H / cm ) | m / Palette | Merkliste |
| n.v. (Bestellware) |
20 | 42 | |
| n.v. (Bestellware) |
25 | 42 | |
| n.v. (Bestellware) |
30 | 36 | |
| * Typ – Betonstärke | |||
XPS 200 |
|||
| Artikelnummer | Typ* ( H / cm ) | m / Palette | Merkliste |
| n.v. (Bestellware) |
20 | 42 | |
| n.v. (Bestellware) |
25 | 42 | |
| n.v. (Bestellware) |
30 | 36 | |
| * Typ – Betonstärke | |||
PDF-Verlegehinweise
Bodenplattenschalung Thermo System Schenkel
PDF-Zulassungen
PassivhausZertifikat_Bodenplattenschalung
PDF-Datenblatt
bodenplattenschalung-thermo-system-schenkel
Einbauvarianten

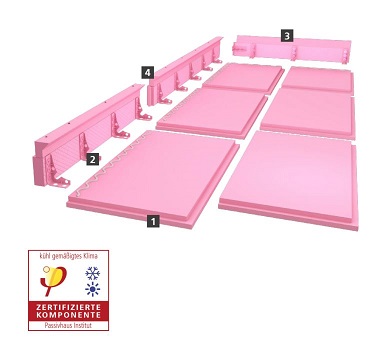

Die rekord Bodenplattenschalung Thermo System
1 Bodenelement mit Stufenfalz
2 Systemwinkel und Speedschrauben
3 Systemschenkel mit XPS-Absatzprofil
4 Systemschenkel mit XPS-Absatzprofil + 45° Abschrägung
XPS – Extrudiertes Polystyrol
XPS von rekord ist ein geschlossenzelliger, harter Dämmstoff aus Polystyrol, FCKW-, HFCKW- und HFKW-frei geschäumt.
XPS besitzt besonders gute wärmedämmende Eigenschaften; eine hohe mechanische Belastbarkeit und ist unempfindlich gegen Feuchtigkeit.
Belastbarkeit
Top 30 = 300 kPA = 30 t/m²
Top 50 = 500 kPA = 50 t/m²
Top 70 = 700 kPA = 70 t/m²
